手搖式扭矩工具校準儀器高精度扭力扳手精度校準儀扳手扭力矩檢

文章出處：http://www.zqnxnews.com/ 人氣：發表時間：2021-12-31 16:19

手搖式扭矩工具校準儀器高精度扭力扳手精度校準儀扳手扭力矩檢定設備

扭力扳手測試儀可用戶檢測不同規格量程的扭力扳手，又能檢測精度，量程轉換，經濟實用。該款手搖式扭矩工具校準儀器的采用了單片機，在軟件設計上采用數字濾波、自動校零、非線性補償?shù)纫幌盗行�，使整機具有采樣速度快、測量精度高、抗干擾能力強的特點，并有自診斷功能。整機操作簡便，運行。部分型號有RS-232標準接口，可將檢測數據傳輸?shù)接?jì)算機進行智能化處理，自動生成檢定結論，精度±1%。

手搖式扭矩工具校準儀器作方法：
首先：在使用扭力扳手測試儀之前，先檢查儀器電量是否充足，若電量不足,請先充電（充電時也可使用）。
第二：將被檢物的四方測頭放入該扭力扳手測試儀的承力四方孔內，同時使用得被檢物另一端的手柄在高度調節塊上方（若長度不夠時，可自由調節整套加載裝置）。
第三：打開電源開關，顯示的扭矩值為零，如果不為零，則按清零鍵，將扭矩值清零。
第四：測試前，需設置好測量上下極限值、下限存儲值、下限峰值保持值、自動峰值時間、自動關機時間、重力加速度等.
①、上限值設定：用戶設定上限值，根據需要自由設定，達到上限值即自動聲光提示，上限值不高于滿量程。
②、下限值設定：用戶設定下限值，根據需要自由設定，達到下限值即自動燈光提示，下限值不得高于設定的上限值。
③、下限存儲值設定：用戶根據存儲需要設定zui小存儲值，小于該值的數據將不被儲存。
④、下限峰值保持值設定：用戶根據峰值，自動峰值測量需要自由設定，小于該值的數據不被峰值保存。
⑤、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1秒～99秒自由設定。
⑥、自動關機時間設定：無操作狀態下，自動關機時間從0分鐘～9分鐘可自由設定（當設置為0分鐘則表示為解除自動關機）。
⑦、重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本機默認9.794
⑧、恢復初始設置：用戶操作不當或多次更改數據出現混亂,可以通過此項設置來把1～7的數據恢復到出廠狀態。

手搖式扭矩工具校準儀器用途
可連電腦數顯扳手扭力校驗儀是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

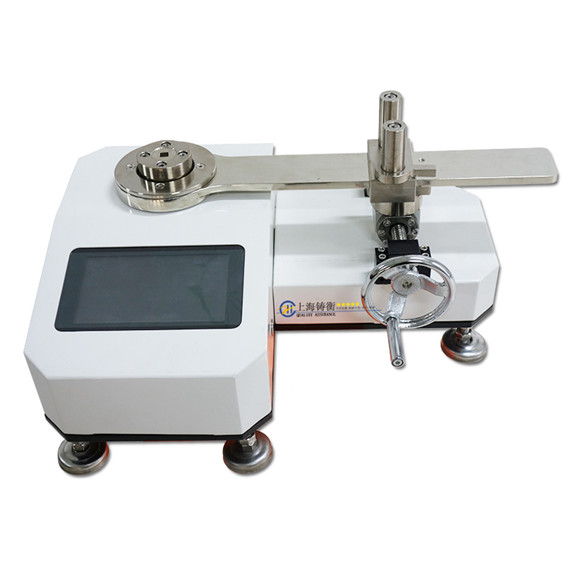

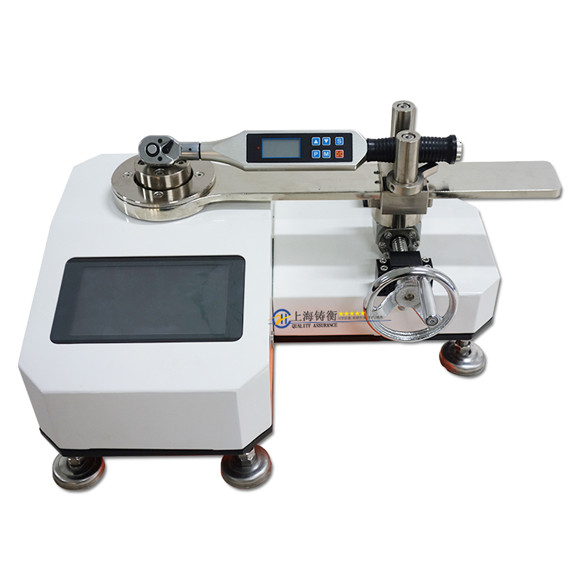

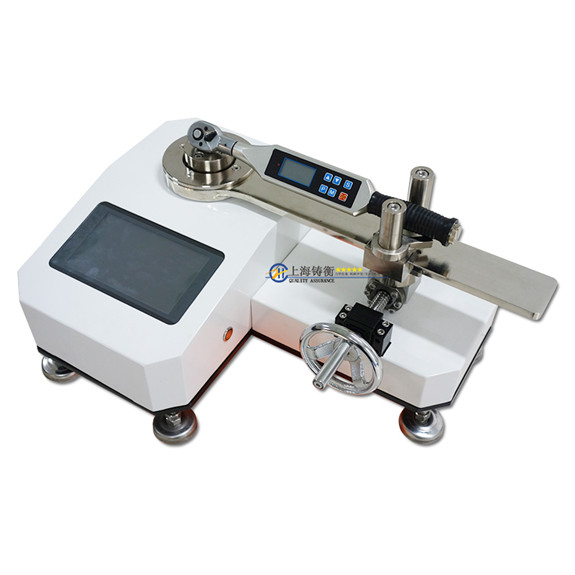

手搖式扭矩工具校準儀器圖片（檢測數顯扭力扳手擰緊力）
可連電腦數顯扳手扭力校驗儀

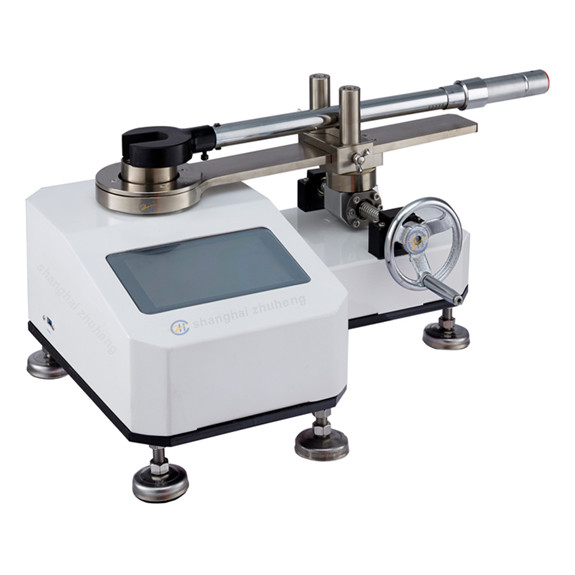

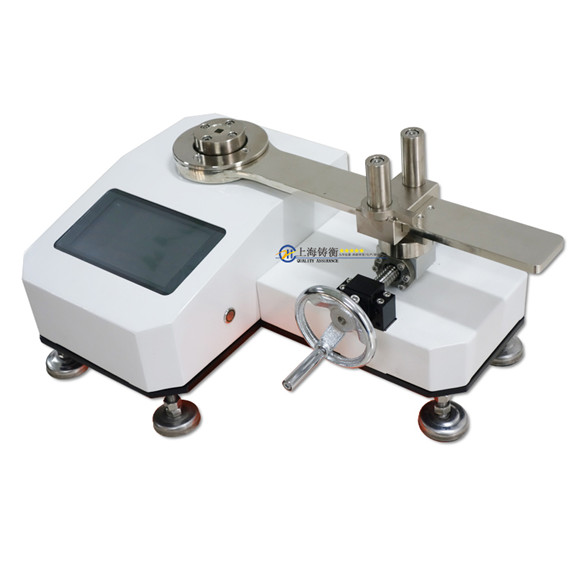

手搖式扭矩工具校準儀器圖片（檢測表盤扭力扳手擰緊力）
可連電腦數顯扳手扭力校驗儀

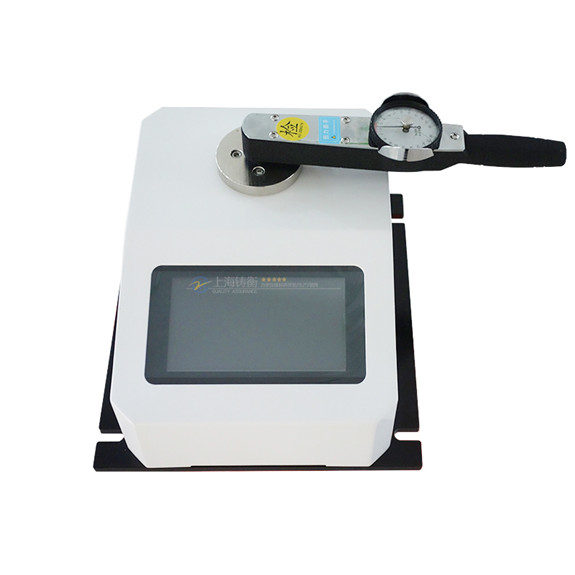

手搖式扭矩工具校準儀器圖片（檢測預置扭力扳手?jǐn)Q緊力）
可連電腦數顯扳手扭力校驗儀

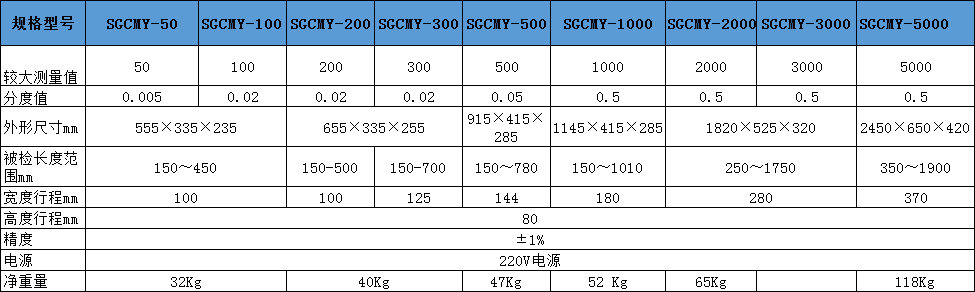

手搖式扭矩工具校準儀器規格參數
可連電腦數顯扳手扭力校驗儀

手搖式扭矩工具校準儀器功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。

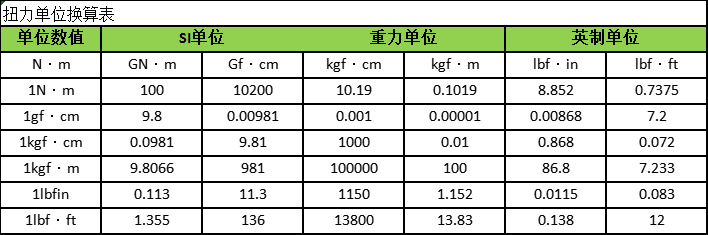

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。
可連電腦數顯扳手扭力校驗儀

手搖式扭矩工具校準儀器液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如表盤扭矩扳手、螺栓安裝控制扭矩手動預置扭力矩扳手等。
5、手輪：旋動手輪即可進行檢測。

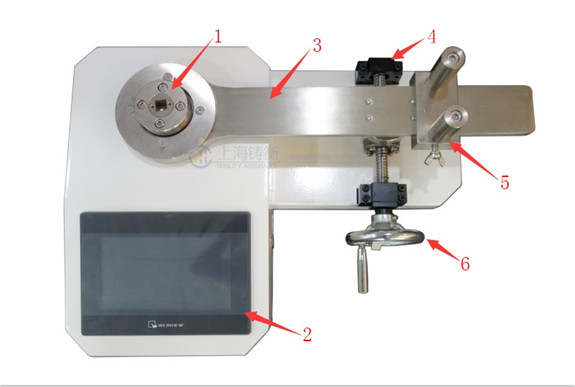

手搖式扭矩工具校準儀器部件組成的平面示意圖：
可連電腦數顯扳手扭力校驗儀

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差；左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：
可連電腦數顯扳手扭力校驗儀

手搖式扭矩工具校準儀器操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

手搖式扭矩工具校準儀器工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
可連電腦數顯扳手扭力校驗儀
